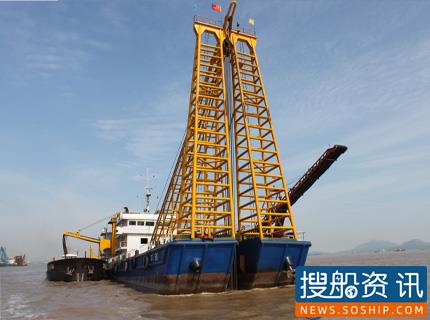

射流式吸砂船依然是取砂机械的主力船型

　　　  从长江到黄河、从小浪底到三峡库区、从鄱阳湖到葫芦岛……大江南北、江河湖海，凡有挖砂的地方都可以看到“射流式吸砂船”。

由于其显著的采砂能力，射流式吸砂船一推出便替代了过去抓斗式挖泥船、链斗式挖泥船、耙吸式挖泥船、绞吸式挖泥船，成为取砂机械的主力军，被业界誉为“吸砂之王”。

　　　 射流（喷射）技术，自上世纪九十年代初期引进到国内，并在吸（采）砂领域逐步推广使用。

通过实践、总结，结合国内作业工况条件和用途，一些制造厂家对该项技术进行优化升级，并不断完善，持续改进，以运行成本低、结构简单、效率高、操作简便、磨损件少等众多优势迅速被市场接受。

在这个领域，浙江方圆造船有限公司算得上是建造国内射流式吸砂船的开山鼻祖，该公司不仅拥有“射流吸砂装置”、“吸砂管连接装置”等多项国家专利，掌握了“射流核心技术”，所建造的“射流式吸砂船”其市场份额一度占到71%，拥有了市场绝对主导权。

　　　 据了解，该公司目前已成功开发出江、海两大系列六代产品，吸砂深度从当初的10米提高到30米、45米，吸砂水深也从当初的50米提高到70米甚至90米，功能也逐步从吸砂到海洋采矿，其综合性能国际领先。

一、采深90米，长江流域丰水期不受影响。

　　　 随着改革开放深入，政府加大了对基础设施的投入，黄砂是建设领域不可替代的建筑材料，用量逐步攀升。

在长江流域，每年的5-9月份正是用砂高峰期，也是长江流域丰水期，水位上涨几十米，水流湍急。

传统采砂作业原来都采用国内生产的318吊机（抓斗）船作业，在提升过程中，经过水流冲刷，一抓斗剩下不足一半，而且船体定位锚（抛在砂上）容易移位，抓斗砂船与锚缆绞缠，碰撞安全事故不断，这诸多的弊端迅速被新型的射流采砂船所替代。

利用射流技术，可以不断提升采砂效率和采砂深度，目前已经从最初500吨/小时，提高到5000吨/小时；吸砂深度从20米提高到90米，从而解决了长江丰水期采砂的难题。

另外，还可根据建筑用砂特点，用三级泥沙分离技术，即一级清洗降低含泥量，二级分选筛出石头垃圾，三级沉降滤掉粉细砂，以达到建筑用砂级配要求。

　　　　　　　　　二、穿透力强，牛皮砂不再是拦路虎。

　　　在上海小洋山港工程中，取砂地点在长江口，而南通以下都是粉细砂，俗称牛皮砂、铁板砂，不但细还非常板结。

总承包方上海航道局当初采用耙吸船施工，却发现有两道难题无法解决：一是挖不动，装舱浓度低；二是沉淀难，大部分粉细砂被溢流出去，按这样施工工艺不但无法按时完成工程任务而且还要亏损。

射流式吸砂船则可以直接穿透采砂，而且吸砂装船成本低，运到小洋山港，吹到岸也只是原有成本的一半。

采用射流式吸砂船，不但解决了技术难题，还比预计利润大大增加。

　　　　　　　　　三、大功率冲水泵不惧厚层淤泥
　　　鄱阳湖采砂的难题是淤泥层厚达20-30米，耙吸挖泥船、抓斗式挖泥船根本无法胜任。

射流技术的装置——冲水泵，起到了关键作用。

动力上从1600马力开始，逐步加大到6000马力，冲水泵扬程也从70米增加到120米，以大冲力、大功率破解了淤泥层厚的难题。

这一项目，不仅使鄱阳湖蓄水能力得到增加，节约了地方政府每年投入的几千万元湖区疏浚费用，还带动了长江航运业的发展。

四、可以在各种复杂海况条件下工作
　　　宁波用砂一直都从外地采购。

从发现洋小猫海域有砂后，针对水深50-70米，暗流急，工况复杂这些条件，浙江方圆造船有限公司又研发并推出了沿海型深水射流吸砂船。

该船型从当初无人问津到几年时间就发展到上百艘，从而解决了宁波、舟山地区用砂，年社会效益超十亿元，也为船东创造了当年投资一年收回成本的佳绩。

五、射流式吸砂船特点
　　　1、运行成本低，吨砂成本均在3元以下。

　　　主要采用柴油机直接驱动离心水泵（柴油机转速与水泵转速匹配），减少离合器、齿轮箱功率损耗，其它配套电机、冷却水泵均采用变频电机，以达到节能。

照明也采用LED作光源，从而减少电站功率。

根据不同工况选择不同扬程离心泵，把离心泵效率发挥到最大化。

　　　2、磨损少、效率高
　　　离心泵吸入的是清水，泥砂混合物不经过水泵，故离心泵叶轮不磨损，离心泵效率因为不磨损而长期保持在高效区。

磨损件只是吸砂管和混合室钢管需更换，易损件成本低，更换简单便捷，从而保证了工作时间。

　　　3、操作简单
　　　只需2人，作业期间只需把吸砂管放下，钢丝绳松开，既可吸砂作业又可作为定位。

底下砂层吸到一定深度，随着水流作用自然移位，潮涨潮退因单点定位，吸砂管只受拉力作用，船会自动调整方位。

水下没有机械切削，系统简单、傻瓜作业、简单易学。

　　　4、造价低、维修成本低
　　　该船结构简单，离心泵造价是同等轴功率泥泵的1/10,因为没有定位桩、绞刀、抛锚杆、大型绞车等，造价是同等产量挖泥船的1/2-1/3,且维修成本也相应较低。

　　　5、适用范围广
　　　不受水深条件限制，不受黄砂粗细限制，不受淤泥深度限制，可直接穿透覆盖层淤泥进入采砂区。

这一技术发明是我国采砂领域里的一场革命，具有不可替代和唯一性的。

　　　6、吸力超强
　　　射流式采用离心泵扬程作为介质，扬程越高在喷嘴口产生吸力越大。

实践证明，在作业期间可将大货车轮胎吸入，比挖泥船吸力要大很多倍。

挖泥船在使用机械切削的帮助下，平均浓度不足20%，该船无需机械切削，浓度达30-40%,石头、角钢，只要在吸口管径内均能吸入。

　　　7、抗风性强
　　　流线型船体抗涌浪，船员生活区层高低受风面积少，提高了抗风等级及相应强度。

　　　8、采砂采矿功能多样
　　　随着对海洋资源进一步开采利用，可考虑在射流采砂基础上，通过装置磁选设备、旋流器、跳汰机等，进行海上铁矿砂开采、锆钛矿开采、锡矿开采等，这样就形成了以采矿为主，采矿选矿一体船为辅的产品系列，用途也必将越来越广泛。

（姚和平）
