国际海工领域防爆基础知识与人员能力要求

船舶与固定设施常见风险有火灾与爆炸、撞船与触礁、结构垮塌、溢油井喷等，其中火灾与爆炸是重大事故的风险之一。

工作人员了解防爆知识并且能够获得防爆人员能力认证成为了迫在眉睫需要解决的问题。国际电工委员会对此有一门IECEx 05的课程，能够帮助海工领域的工程、设计、设备安装、现场风险检查等相关人员学习防爆基础知识，并在考试通过后获得IECEx颁发的防爆人员能力认证证书。

提升工作人员的防爆知识并获得国际电工委员会的能力认可证书，可以帮助业主迅速获得客户方的认可并启动项目。

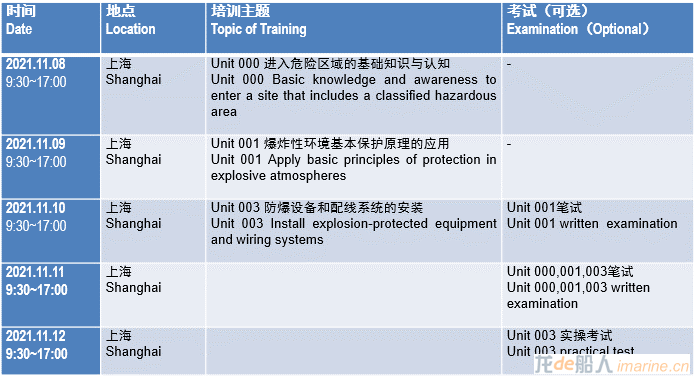

2021年11月8日– 12日，TüV SüD 将会在上海举办IECEx 05人员能力认证培训。

培训信息

国际防爆基础知识防爆区域划分对潜在爆炸性油气环境下进行合理的爆炸性环境分区，可以控制爆炸风险的发生，并且为防爆设备的选型与爆炸区域的场所规则制定提供坚实的依据。

对爆炸性气体以及粉尘环境进行区域划分的依据是IEC 60079-10-1，IEC 60079-10-2国际防爆标准。

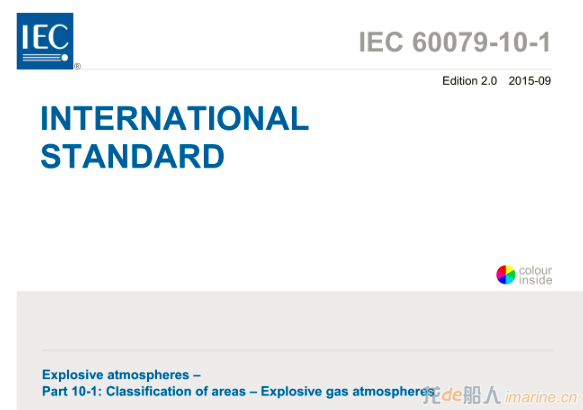

IEC 60079-10-1标准（爆炸性气体环境区域分类）

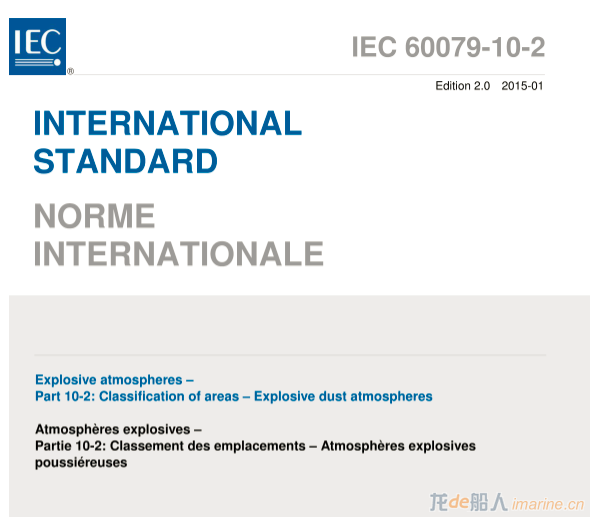

IEC 60079-10-2标准（爆炸性粉尘环境区域分类）

爆炸性区域划分的定义

• 0区 (zone 0) 爆炸性气体环境连续出现或频繁出现或长时间存在的场所
• 1区 (zone 1) 在正常运行时，可能偶尔出现爆炸性气体环境的场所。
• 2区 (zone 2) 在正常运行时，不可能出现爆炸性气体环境，如果出现，仅是短时间存在的场所。

依据上述爆炸性气体区域划分的定义，我们可以看出爆炸性气体环境区域划分按照危险等级依次为0区、1区和2区。

释放源的考虑

只有可燃性气体、蒸汽、或薄雾与空气同时存在时，才能存在爆炸性气体环境，因此应首先确定有关场所内是否存在可燃性物质，并且需要考虑每一台工艺装置是否有可燃性物质，同时需要考虑该可燃性物质是否可能向大气释放。

释放源可以划分为“连续级”、“1级”或“2级”。

• 连续级释放- 连续释放或预计频繁释放或长期释放的释放。
• 1级释放-  在正常运行时，预计可能周期性或偶尔释放的释放。
• 2级释放-  在正常运行时，预计不可能释放，如果释放也仅是偶尔和短期释放。

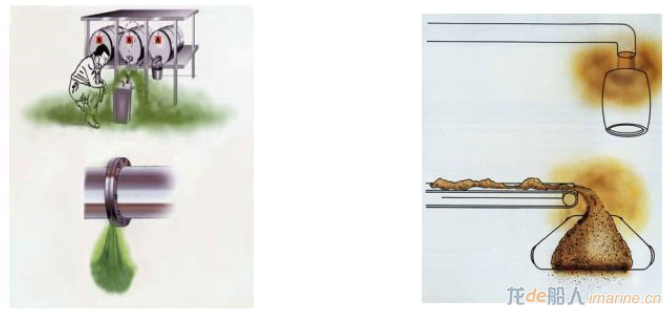

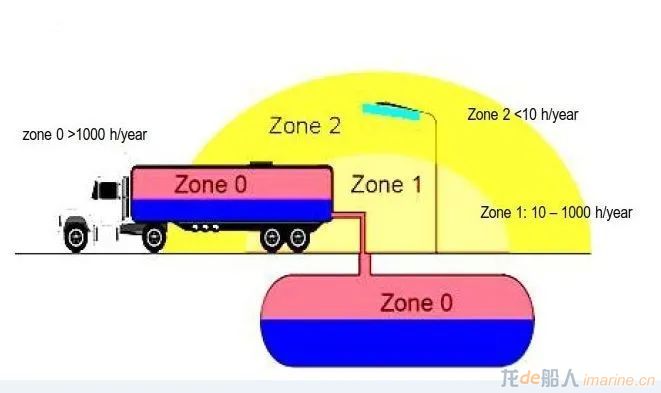

爆炸性气体和粉尘环境释放源示例

防爆设备的选型

在爆炸性环境内，电气设备应根据下列因素进行选择：

1. 爆炸危险区域的分区；

2. 可燃性物质和可燃性粉尘的分级；

3. 可燃性物质的自动点燃温度；

4. 可燃性粉尘云、可燃性粉尘层的最低引燃温度。

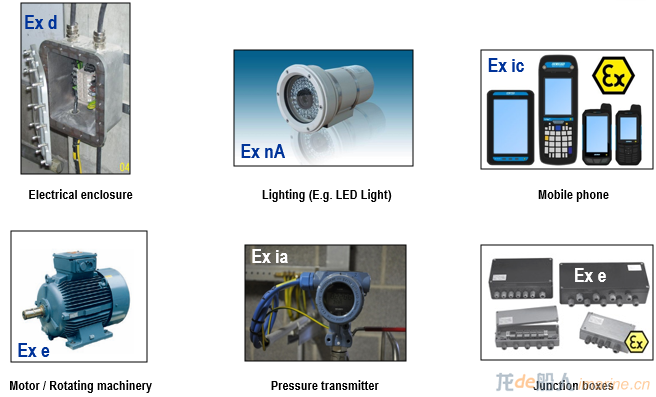

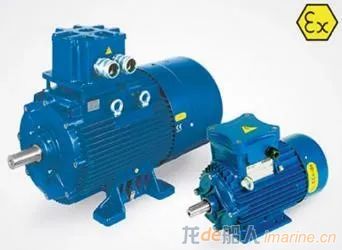

防爆电气设备示例

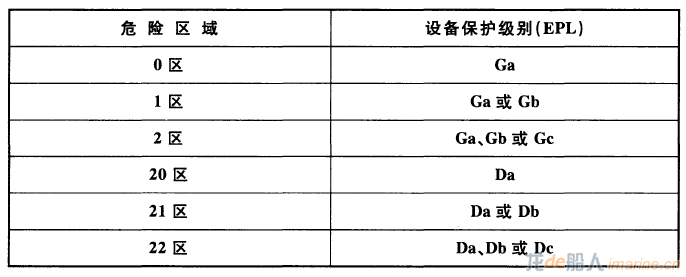

关于防爆电气设备，在不同的危险区域，需要选择不同EPL等级的设备保护等级。

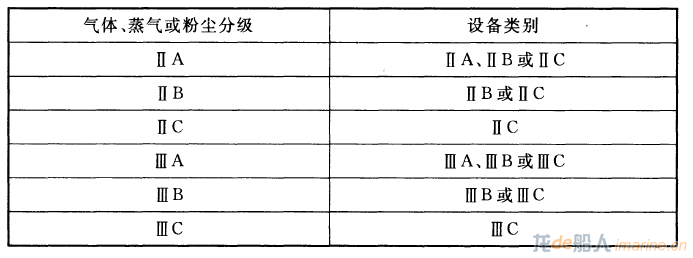

防爆电气设备的保护等级和组别不应低于该爆炸性气体环境内爆炸性气体混合物的级别和组别。

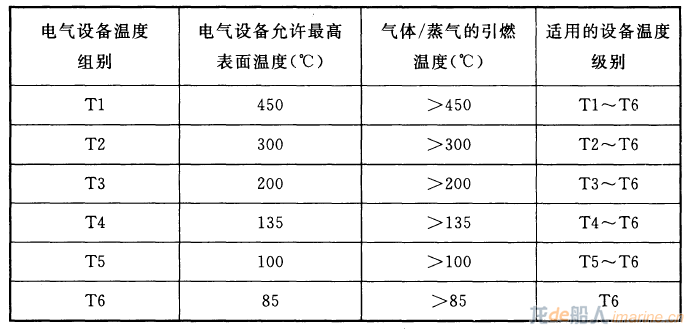

电气设备的温度组别、最高表面温度和气体、蒸汽引燃温度之间的关系。

电气设备主要的防爆类型为，Ex d隔爆型、Ex e增安型与Ex i本安型。

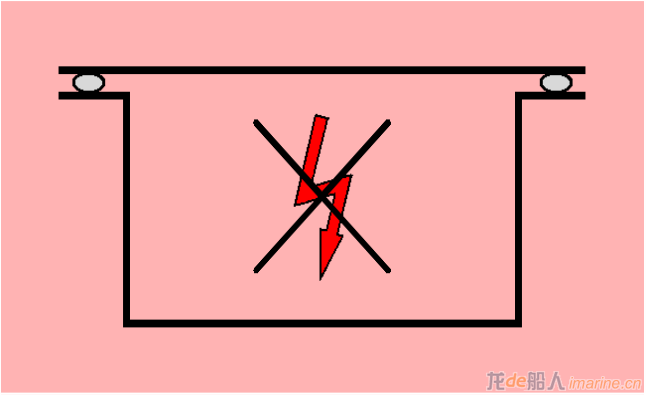

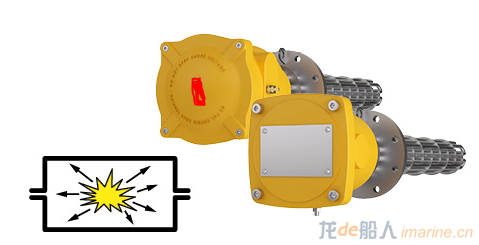

Ex d隔爆型

Ex e增安型

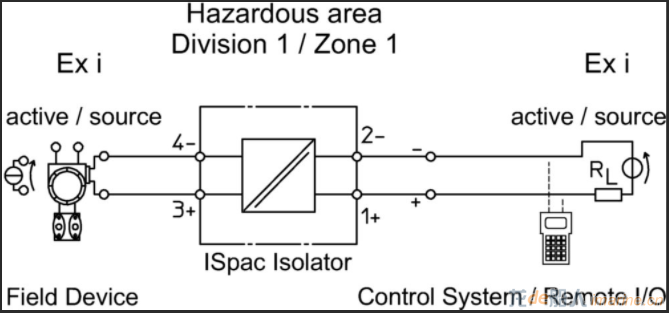

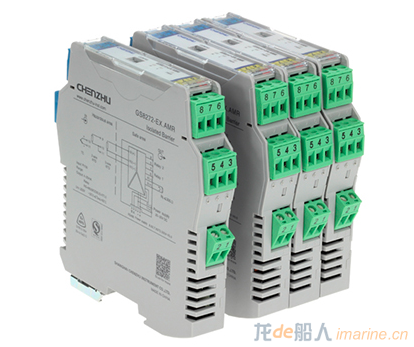

Ex i 本安型

IECEx 05防爆人员能力认证

在海工领域、石油化工、木材加工、食品加工、煤炭矿产、制药和烟草等行业中，通常存在潜在爆炸性气体或者粉尘的环境。面对潜在爆炸风险，我们需要从下面这些方面进行考虑：

• 防爆设备的现场安装是否正确？
• 您的生产人员是否拥有足够的防爆基础知识？
• 您的维护人员是否具备相关能力？
• 您如何保证您的设备和系统可以长久安全的维护和运行？
• 如果您的产业都有以上挑战，您将在TüV南德意志集团的IECEx 05的认证服务中找到答案。

IECEx

IECEx是国际电工委员会防爆电气产品认证体系的简称。IECEx致力于为石油化工、煤炭矿产、木材加工、食品 加工以及制药和烟草等行业中出现的易爆气体、粉尘提供防爆的电气和机械产品提供标准和认证依据。IECEx证书目前获得全球超过30个国家的认可，是防爆认证领域获得全球广泛认可的认证体系之一。

IECEx 05人员能力认证体系

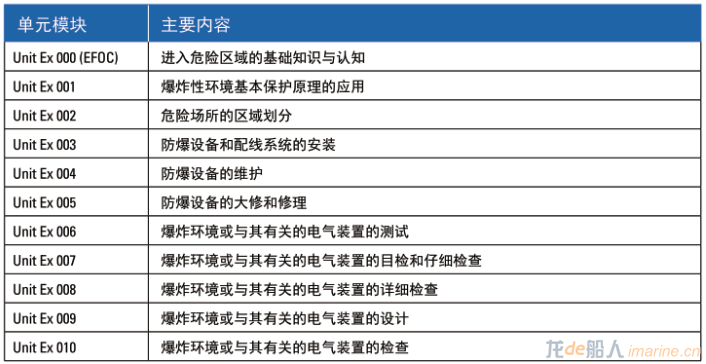

IECEx 05人员能力认证体系又简称为 CoPC（Certificate of Personnel Competence，人员能力认证），致力于为从事与爆炸性环境有关的工作和服务 人员能力提供培训和资质认定的标准依据和解决方案。该人员能力认证体系包含了危险防爆环境及电气设备的基础知识、保护原则、区域划分、安装、保养、维 修、测试、目击、检查、设计和审核等十一个模块， 如下表。该资质证书将为相关企业鉴别相关人员能力上提供信心和保证。

IECEx 05 培训

• 工厂厂长
• 现场安全经理
• EHS经理和EHS工程师
• 工程技术经理和工程师
• 防爆设备现场安装人员
• 防爆设备现场检修人员
• 电气设备维保人员
• 防爆设备设计、选型、采购人员
• 其他

您的收益

• 了解防爆基础知识
• 了解防爆分区定义和基本概念
• 了解防爆设备防爆类型
• 掌握防爆分区分析方法和实例计算
• 掌握防爆设备安装
• 掌握防爆设备选型和知识应用
• 和防爆专家面对面讨论防爆分区、防爆设备选型和安装
• 通过IECEx 05考试获得IECEx证书
• 获得IECEx 05防爆人员专家卡片
• 获得现场防爆专家评估能力

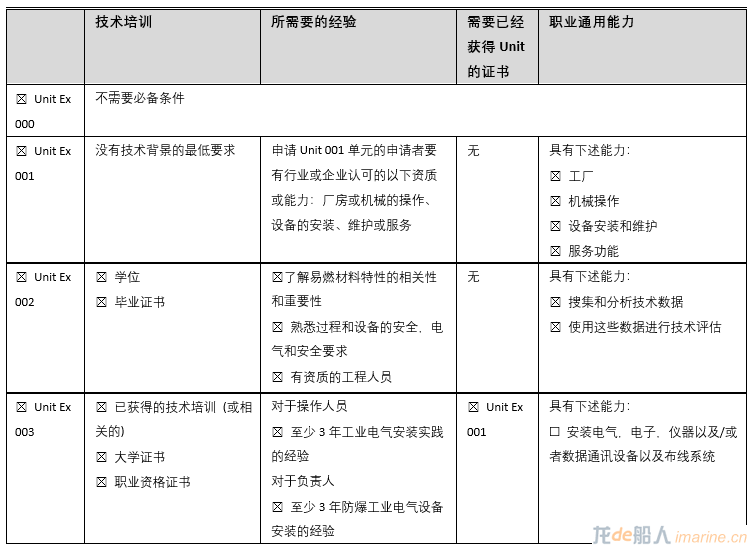

培训与考试需具备的条件

证书有效期

IECEx 05防爆人员认证证书的有效期是5年，5年后需要重新向IECEx 05发证机构进行申请，IECEx 05发证机构收到申请后进行重新评估后，即可颁发新的证书。

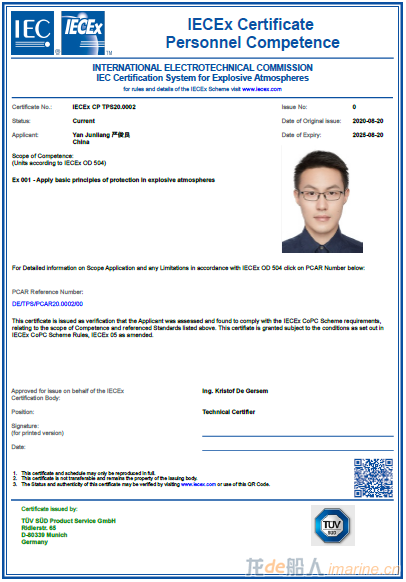

评估报告及证书样例

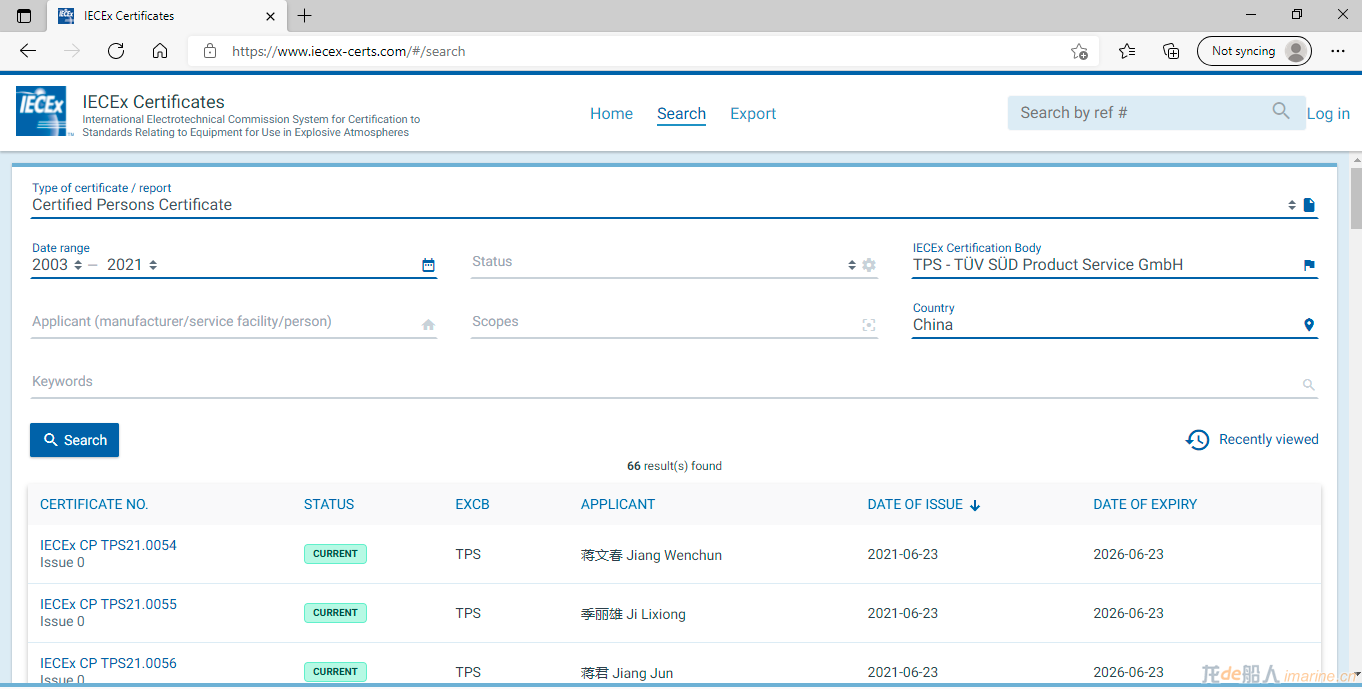

通过IECEx 05防爆人员能力认证后，即可在IECEx官网上看到个人信息。

IECEx 05防爆人员认证卡片。

战略合作

德安防爆电器（上海）有限公司

R.STAHL集团成立于1876年，于1921年开始生产防爆电器，目前在全球有20家子公司，为欧洲最大的防爆电器生产商，是专业从事防爆产品生产与开发的厂商，同时也是开发、研究和制造防爆产品的领导者，R.STAHL总部位于德国，迄今已有逾130年的历史，是世界范围内IEC领域防爆产品的领先者。其产品主要包括防爆电器与灯具、防爆仪表类产品和船用电器三大类。绝大部分产品已取得了世界各主要国家(包括中国)的防爆和防水防尘认证，部分产品取得了船用认证。

R.STAHL公司积极推动本质安全技术面向现场总线的全面应用。R.STAHL防爆电器在世界上首先推出了本质安全型远程I/O系统，其产品家族涵括了从CPU & Power模块、I/O模块、总线导轨到即插端子、防爆仪表接线箱等全系列产品，为客户提供全面的解决方案。另外，R.STAHL公司还提供现场总线产品，包括现场总线安全栅、现场总线配电器、现场总线I/O模盒等产品。在充分保证本安防爆性能的同时，R.STAHL防爆产品兼顾工厂整体安全的最新要求，其符合国际标准IEC 61508、IEC 61511，达到安全整体性水平SIL2、SIL3或SIL4。

R. STAHL是防爆电气产品的领先制造商。无论您是希望将您的业务扩展到全球市场，还是没有时间定制设计每个系统，以适应全球的发展，R. STAHL都可以提供帮助。通过R. STAHL的通用电器安全防爆产品，您可以在世界任何地方指定一种产品。无论您是去安哥拉、俄罗斯、欧洲、巴西，还是休斯敦，R. STAHL的产品都将符合NEC、CEC、ATEX、GOST、Inmetro和IECEx等各个国家的标准。

联系人手机：139 0179 5282

邮箱：

benjamin@rstahl.com

网址：

www.r-stahl.com

南德防爆认证服务

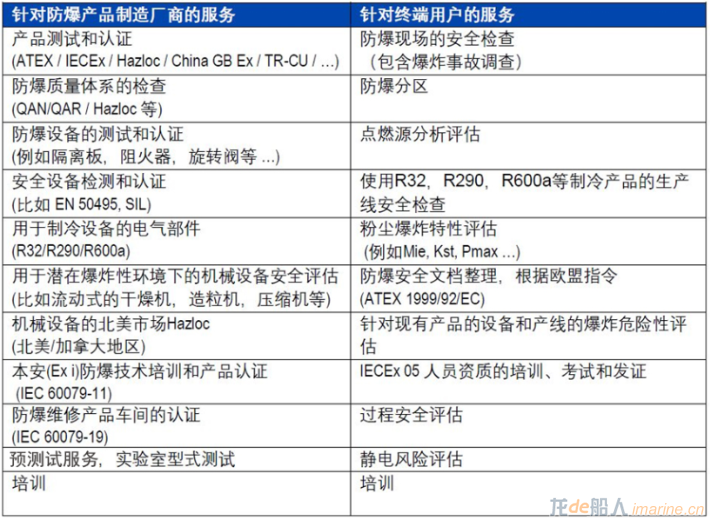

TüV 南德工业产品部防爆认证服务依托TüV 南德防爆产品测试实验室对防爆产品的测试、评估、分析、认证的全流程闭环服务，充分助力国内外防爆设备生产厂商提高生产和运营效率、降低成本、控制风险，并基于TüV 南德的防爆产品多国认证（ATEX 2014/34/EU、IECEx 、 Hazloc等）一站式服务，全面开拓进入全球防爆产品市场。

在人员培训方面，IECEx 05人员资质评定（IECEx 05 Certified Persons Scheme）作为国际电工委员会针对爆炸区域环境下作业人员能力的认可。学员通过TüV南德防爆专家的培训并通过相应单元的考试将获得IECEx 05的能力资格证书，资格证书同时在IECEx官网公示。

除此之外，TüV 南德也可为防爆设备终端用户在爆炸性危险场所下的防爆区域划分、防爆区域内设备选型以及防爆安全评估等多项服务，为爆炸性危险场所下企业不断提升国际化安全要求，降低工业生产中的潜在安全隐患。

联系人

吴宙遨 先生

TüV 南德防爆专家

136 2165 9181

zhouao.wu@tuvsud.com
